Raspberry Pi 4B のi2cバスにセンサーを接続

【お品書き】

ずっと工作箱の中にしまっていた
APDS9660使用 光学式ジェスチャーセンサモジュールキットと

BME280使用　温湿度・気圧センサモジュールキットを

Rapberry pi 4Bのi2cにバス繋いでみた。

＃正確には、APDS9660モジュールは秋月のものではなく、同等品。

【接続】

ラズパイ4Bは、放熱のためにアルミ合金ケースに入れているが、GPIO(40pin)はフラットケーブルでケース外に引き出すことができる。

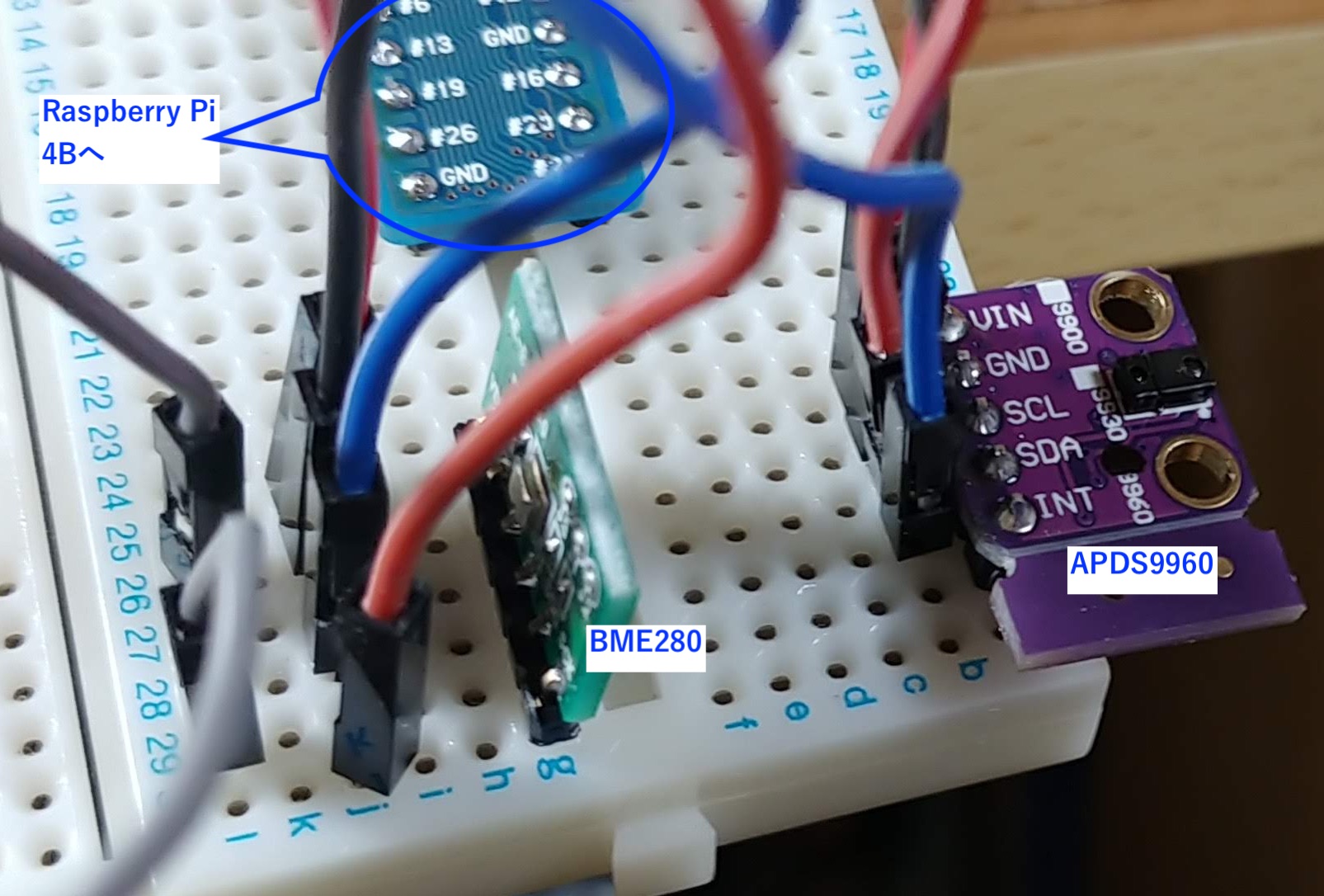

そこからブレッドボードに繋いでセンサーモジュールを接続してみた。

【接続確認】

# apt install i2c-tools

# i2cdetect -y 1

     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- 39 -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- 76 --

• 0x39がAPDS9660
• 0x76がBME280

とりあえず、認識されているようだ。

ソフトウエアの設定については、別途。
